車高調セットｆｏｒスポーツ 直巻きスプリング交換作業

2017.08.23 車高調セットｆｏｒスポーツ　直巻きスプリング交換作業

本日は、お客様のキャリイ(DA16T）に装着された「車高調セット for スポーツ」の、直巻きスプリングの交換（バネレートの変更）を行いました。

作業をざっとご紹介します。

フロントショックの下側のナックルと締結してあるボルトナット２本と、ブレーキホースを固定してあるボルトを外します。

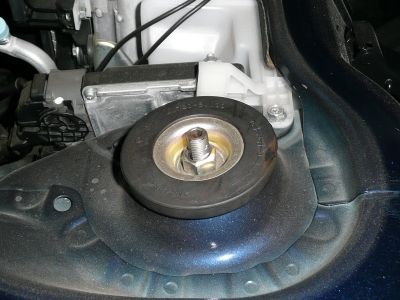

シート下にある、フロントショック上部のナットを外します。

外したナットとストッパーと呼ばれるパーツです。

ハイゼットもＳ５００系以降は、アッパーの止め方がこの方式になっています。

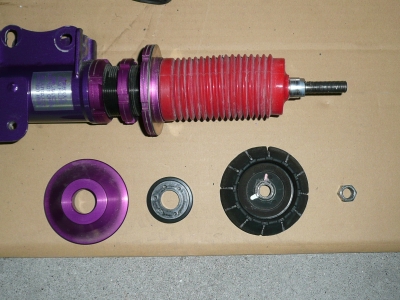

外したショックＡＳＳＹを分解します。

車高調の場合、スプリングにプリロードが掛かっていない状態にすれば、スプリングコンプレッサーなどを使わずに、フツーに分解が出来るので楽です。

そして右側が元々付いていたスプリングで、左側が今回装着するＳＷＩＦＴ製のスプリングです。

当社の車高調は国産なのでＩＤφ６５ｍｍの直巻きスプリングを使用しているため、ＳＷＩＦＴなどの汎用直巻きスプリングを使用することができます。

（格安車高調は製造国が中国や東南アジアなので、インチサイズ（２．５インチ＝約φ６３ｍｍ）のスプリングが使用されています）

そしてこちらは、ＳＷＩＦＴ製の直巻きスプリング（φ６５　Ｌ＝１２５）を組み付けたところです。

汎用直巻きスプリングは内径と長さが合えば、交換は可能です。

当社車高調はバネレートが±2Kg/mmくらいの範囲であれば、ショックアブソーバーの減衰力も調整の範囲内で十分対応できます。

当社車高調をお使いの方でバネレートの変更を検討されている方は、メールまたはお電話でどうぞご相談下さい！
