スーパーキャリイにＤｅｆｉの追加メーター取付け♪

キャリイ（ＤＡ１６Ｔ）エンジンスーパーキャリイ（ＤＡ１６Ｔ）内装追加メーター

2019.03.19 スーパーキャリイにＤｅｆｉの追加メーター取付け♪

先日になりますが、スーパーキャリイ（ＤＡ１６Ｔ）に追加メーター（ＤｅｆｉのアドバンスＲＳ）を取り付けました。

アドバンスＲＳは受注生産品で年に２回しか生産しないため、今回のお客様も半年以上お待ちいただきましたm(_)m

メーターの種類は「タコメーター」「水温計」「油圧計」「油温計」の４つで、当社の４連メーターフードを使用してダッシュボード上に取り付けました。

では今回は、各メーターのセンサー取付部にフォーカスして見て行きましょう。

まず水温計ですが、この様にラジエターホースをカットして、センサーアダプターをホースバンドで取り付けて、そこにセンサーを設置します。

油圧計はエンジンオイルフィルター部にアタッチメントを装着し、そこにセンサーを取り付けます。

当社では過去に何社かのアタッチメントを試しましたが、「大きさが適切」、「オイルが漏れない」、「仕上げが良い」といった理由から、今ではトラスト製しか使っていません。

ただ、トラスト製のアタッチメントを使用した場合、横に二つあるセンサー取付け穴のうち一つは、油温、油圧計のセンサーのネジピッチと違うために、センサーが一つしか取り付きません・・・。

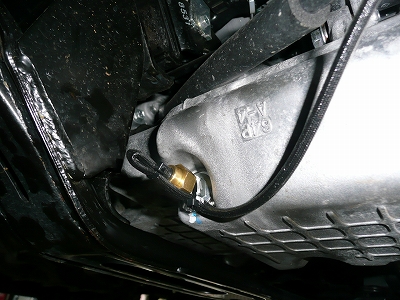

そのような背景から、油温計のセンサーはこの様にオイルドレン部に専用のアダプターを使って取付けています。

オイルドレン部にセンサーを付けた場合、センサーをヒットしてしまうのではないか？と心配する方がいらっしゃるかと思いますが、ＤＡ１６ＴのＲ０６Ａエンジンの場合、ドレンは真横に向かって付いていますし、エンジンメンバーよりはかなり上の位置になるので、センサーをヒットする可能性は極めて低いと考えて良いでしょう。

各センサーからの配線は、助手席側の足元にあるグロメットを外し、そこから室内に引き込むのが最短距離になります。
